硅酸鋁纖維爐襯的結構形式

　　硅酸鋁纖維爐襯的結構形式

　　定型陶纖爐襯

　　主要指纖維毯、纖維氈、纖維板或纖維組件等定型耐火材料組成的爐襯。從結構上大體可分為兩大類：一類是層鋪結構，另一類是平鋪疊砌復合結構。

　　(一)層鋪式耐火纖維爐襯結構

　　層鋪式耐火纖維爐襯就是將耐火纖維制品(毯、氈、板)一層層地鋪放到爐壁鋼板上，然后通過耐熱鋼錨固件或其它方式進行固定的一種爐襯結構形式。根據爐襯材料，層鋪結構通常有兩種形式，一種為纖維毯層鋪結構，另一類為纖維氈、板層鋪結構。

　　(1)纖維毯層鋪結構

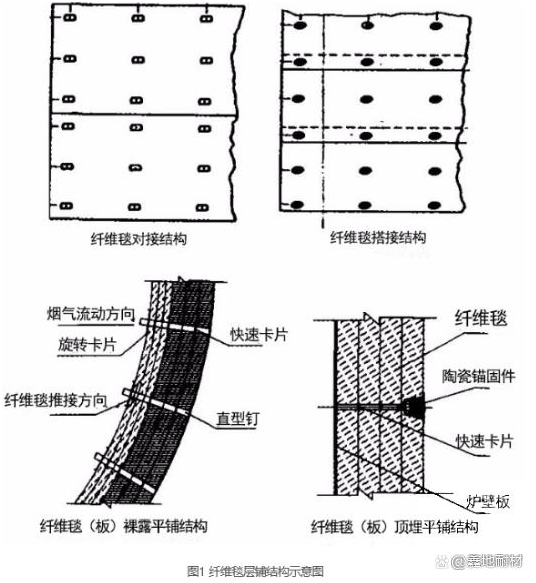

　　此結構按熱面纖維毯的安裝方式可分為對接式和搭接式，按錨固釘固定形式又可分為錨固釘裸露式和錨固釘預埋式，具體結構如圖1所示。

(2)纖維氈、板層鋪結構

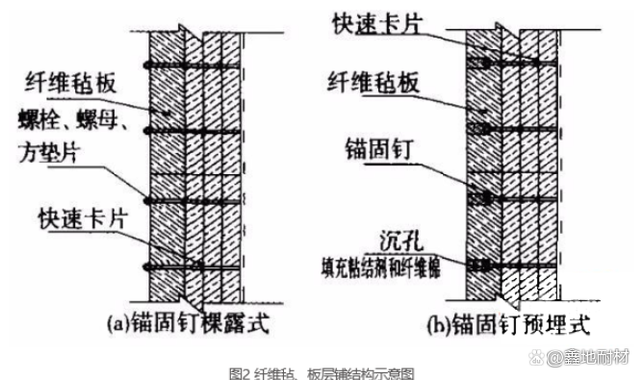

　　纖維氈、板的安裝固定方式多為對接，按錨固釘固定形式可分為錨固釘裸露式和錨固釘預埋式，具體結構如圖2所示。

　　(3)層鋪結構的性能特點

　?、馘^固釘裸露式層鋪結構：指纖維毯、纖維氈或纖維板層鋪到爐壁上，通過錨固釘、快速卡片和旋轉卡片或螺母固定，詳見圖2(a)。

　　裸露層鋪式耐火纖維爐襯結構的特點：

　　優點：層鋪式爐襯可根據爐襯厚度方向上溫度變化，采用不同材質的纖維制品組成，從而可以大大降低筑爐費用，增強爐襯結構合理性和保溫效果。層鋪式耐火纖維爐襯施工簡便，異型部位容易處理，易檢修。

　　缺點：很難克服層鋪結構抗風蝕能力極低的缺陷。由于錨固件直接裸露于工作熱面，當爐溫較高時，對錨固件材質的要求較同，同時層鋪式耐火纖維爐襯所需耐熱錨固件數量較多，這些錨固件本身又是一個熱傳導體，加之纖維氈(毯、板)在使用溫度下產生收縮，容易在對接處出現縫隙，會從一定程度上影響保溫效果。因此，裸露式層鋪耐火纖維爐襯結構適用于低溫熱處理爐。

　?、阱^固釘預埋式平鋪結構、指纖維毯、纖維氈或纖維板層鋪到爐壁上，通過錨固釘保溫固定，但錨固釘預埋到耐火材料中間，詳見圖2(b)。

　　預埋層鋪式耐火纖維爐襯結構的特點：

　　優點：避免了錨固釘熱面裸露，減少了能量損失，增強了保溫效果。

　　缺點：很難克服層鋪結構抗風蝕能力極低的缺陷。同時錨固釘預埋若采用陶瓷杯結構，陶瓷杯易碎，且價格高，增加了施工難度，提高了工程的造價。

　　錨固釘預埋采用沉孔結構，溫度變化時，沉孔內纖維棉易收縮產生縫隙，進而會損壞錨固件，所以此類爐襯只適用于低溫爐墻保溫。
